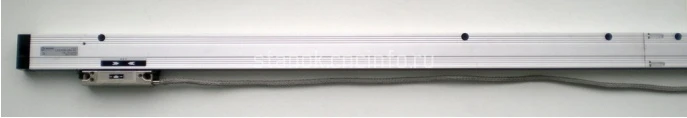

Преобразователь линейных перемещений модульный L23
Преобразователь линейных перемещений L23 модульный фотоэлектрический (тип закрытый), измеряемая длина до 20 метров и более по спец. заказу. Применяется для преобразования в электрические сигналы параметров линейных перемещений рабочих органов станков, содержащих информацию о величине и направлении этих перемещений.
ООО «Эффективное производство» - официальный партнер компании PRECIZIKA.
Преобразователь линейных перемещений L23 модульный фотоэлектрический (тип закрытый), измеряемая длина до 20 метров и более по спец. заказу. Применяется для преобразования в электрические сигналы параметров линейных перемещений рабочих органов станков, содержащих информацию о величине и направлении этих перемещений.
Работает преобразователь в световом потоке,отраженном от металлической ленты со шкалой. Лента крепится на жесткий алюминиевый корпус с удвоенной защитой.
Состав L23: несколько, стыкующихся между собой модулей (длина до 3,0 м) и считывающей головки.

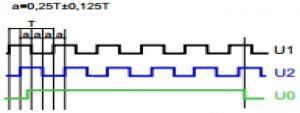

Стандартный преобразователь на выходе имеет три формированных прямоугольных сигнала типа TTL:сдвинутые на 90 угл. град.(основные два) и сигнал начала отсчета.

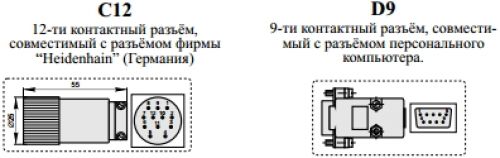

Возможные комплектации:
| Измеряемая длинна (ML), мм | 250, 300, 350, 400, 450, ... 20000 |
| Шаг деления шкалы, мкм | 400 40 2 |
| Погрешность на длине 1 метра в любом интервале ML ( при 20°C), мкм | ±10 ±10 ±5 ±5 ±5 ±3 ±3 |
| Дискретность | 100 50 10 10 5 1 0,5 |
| Нулевые метки (RI) | По заказу |
| Макс. скорость перемещения, м/мин | 120 120 120 80 80 25 60 |
| Усилие перемещения головки | ≤4 Н ≤2,5 Н |
|
Степень защиты: (IEC 529) -без сжатого воздуха -со сжатым воздухом |
IP54 IP64 |
| Рабочая температура | 0...+50°C |
| Температура хранения | -20...+70°C |
| Допустимые вибрации (10...2000 Гц) | ≤ 100 м/сек2 |
| Допустимые ударные нагрузки (11 мс) | ≤ 150 м/сек2 |
Технические характеристики модификаций:
| Источник излучения | Светодиод |
| Фотоприемники | Фототранзисторы |
| Напряжение питания | +5 В или +12 В ±5% |
| Потребляемый ток, мА | 65 (5 В); 40 (12 В) |
| Выходные сигналы | Два основных U1, U2 и один начала отсчета U0 |
| Длительность сигнала начала отсчета | ~ 5T |
| Форма выходных сигналов | Прямоугольные TTL импульсы |
| Сдвиг фазы между основными сигналами, угл. град. | 90 ± 5 |
| Инверсные сигналы | Возможны в выходном формате Line driver |
| Длина кабеля | 4 м, стандартная |
